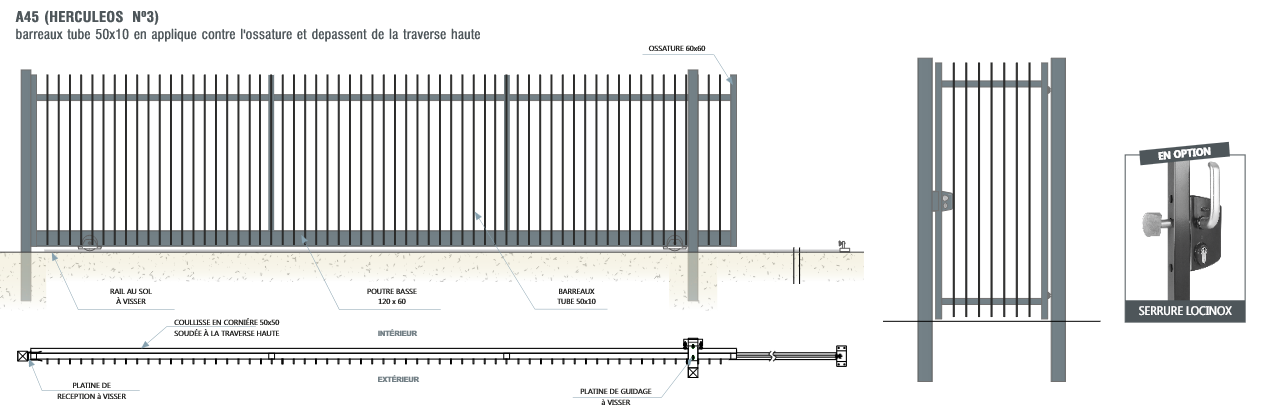

Portail industriel type A45 cannisse n° 3 sur mesure
Galva SENDZIMIR thermolaqué
Jusque 12 mètres de passage libre
Ossature idem A45 :
- Barreaux tube galva 50x10x1,5 plaquées à l'ossature, l'épaisseur de 10 mm et soudé, dépassant des traverses de 200 mm en partie haute et 100 mm en partie basse
- Roues au sol incorporées dans la poutre basse
- Rail au sol à visser ou à sceller
- Poteau ou portique de guidage à sceller ou à visser
- Poteau ou portique de réception à sceller ou à visser
- Poignée
- Serrure à crochet
Portail industriel type A25 util. Galva SENDZIMIR thermolaqué Jusque 8 mètres de passage libre
- Portail avec deux poteaux (guidage et réception) à sceller en tube 100x100x2
- Poutre basse en tube 100x50x2
- Ossature en tube 50x50x2 jusqu'à 6 mètres
- Barreaux en tube 30x15x1,5 soudés 2 faces
- Serrure à crochet, 2 roues de Ø120 mm
- Rail à visser
- Pour les 7 et 8 mètres poutre basse en tube 120x60x2 et ossature 60x60x2
- Pour les 9 et 10 mètres poteau de réception à sceller en tube 100x100x2 et portique de guidage en tube 80x80x2 à sceller
- Poutre basse en tube 160x80x3 et ossature en tube 60x60x2
DESCRIPTIF TECHNIQUE
| 3 MT | 4 MT | 5 MT | 6 MT | 7 MT | 8 MT | 9 MT | 10 MT | ||
|---|---|---|---|---|---|---|---|---|---|
| Guidage | poteaux : 100x100x2 | portique* : 80x80x2 | |||||||
| Réception | poteaux : 100x100x2 | ||||||||
| Ossature | 50x50x2 | 60x60x2 | |||||||
| Barreaux | 30x15x1,5 | ||||||||
| Poutre basse | 100x50x2 | 120x60x2 | 160x80x3 | ||||||
| Serrure | à crochet | ||||||||
| Roues | 2Ø120 | ||||||||
| Rail | rail du commerce à visser | ||||||||
* 9 mt = 1 portique : 80x80x2 / 10 mt = 2 portiques : 80x80x2
